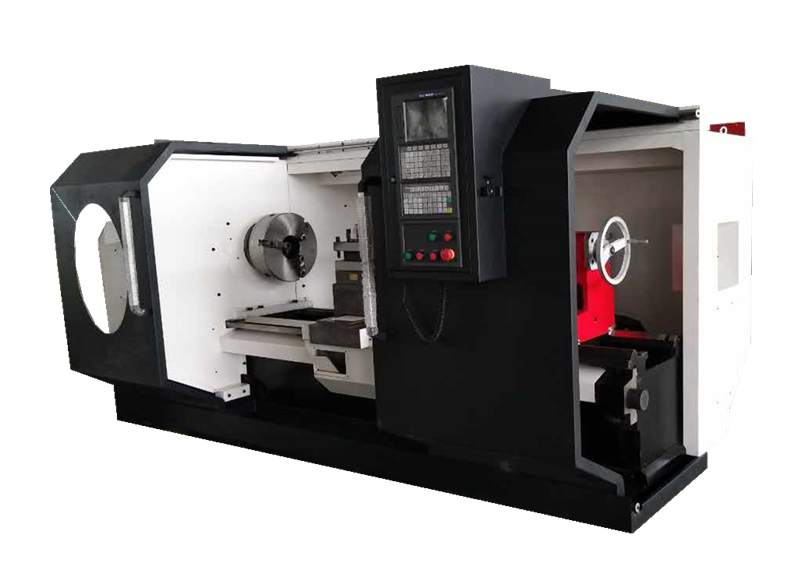

数控车床CAK6161系列

►广州数控980TDC数控系统
►手动三档档内无级调速
►树脂砂铸件,导轨硬度50º以上

►导轨宽400mm

咨询电话
  • 产品详情

一、机床概要:
CAK6161系列数控卧式车床具有精度高、功率大、刚性高、等特点,其主要部件和结构经过优化设计,是加工轴、盘、套、特形面及螺杆类工件的设备。
GSK980TDC或FANUC 0i-mate数控系统和全数字交流伺服系统,X、Z轴均采用半闭环控制,滚珠丝杠副采用C3级精密滚珠丝杠,电气元器件采用进口或国产品牌,符合CE或国内3C认证。
机床配置国内品牌立式四工位数控刀架,可选配六工位或八工位卧式电动刀架。
机床出厂前严格按照检验程序对机床进行检验,每台机床均采用激光干涉仪检测X,Z轴定位精度和重复定位精度,机床的精度稳定和可靠。

二、主要技术参数:

技术参数SpecificationsCAK6161
床身上工作直径Max.Swing over bed610mm
床身工件长度Max.workpiece Length750/1000/1500/2000/3000mm
主轴孔锥度Spindle taperMorse 6 (φ90 1:20)
卡盘规格Chruk sizeC6(D8)
主轴通孔直径Thru-hole of spindle52/80/104mm
转速范围
Range of spindle speeds
3档手动变速
3-speed manual transmission
21-1500r/min(l 162-1500 ll
66 -660 lll 21-210)
尾座顶针行程Tail stock center travel150mm
尾做套筒锥度Tail stock sleeve taperMT5
重复定位精度Repeatability error0.01mm
快移速度X/Z  rapid traverse3/6m/min
电机功率Spindle motor7.5kw
包装尺寸
Packing dimensions
(L×M×H mm)
Overall dimensions for 750mm2550×1550×1700mm
Overall dimensions for1000mm2750×1550×1700mm
Overall dimensions for 1500mm3250×1550×1700mm
Overall dimensions for 2000mm3700×1550×1700mm
Overall dimensions for 3000mm4710×1550×1700mm
重量Weinght(kg)Lenght净重G.W.毛重N.W.
Weinght for 750mm2300/2900
Weinght for 1000mm2500/3000
Weinght for 1500mm2700/3200
Weinght for 2000mm3000/3400
Weinght for 3000mm3900/4200
